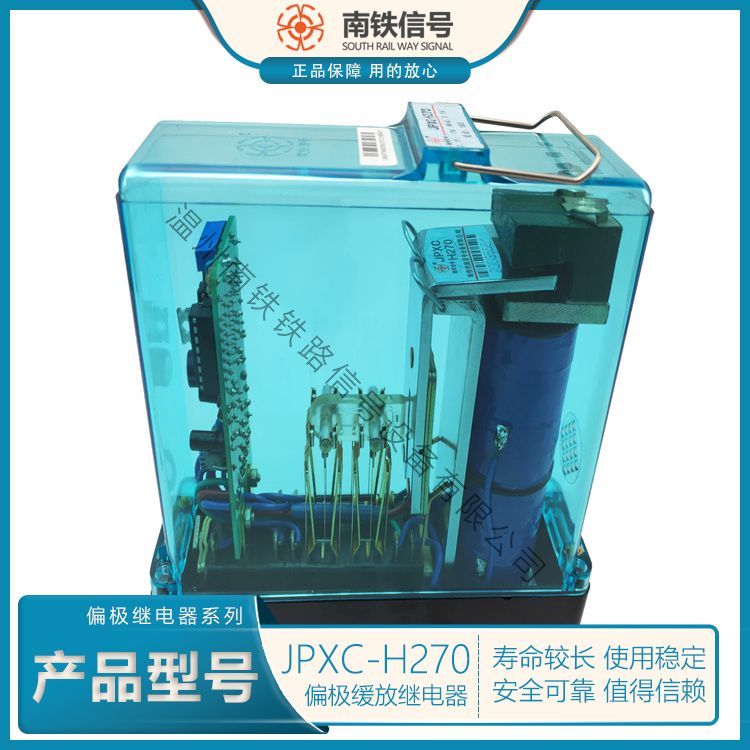

JPXC-H270 整流缓放继电器

JPXC-1000型偏极继电器是为了鉴别信号电路中的电流极性而设计。在信号电路中用于道岔表示电路以及单复线半自动闭塞电路中。

Ø  产品主要特点：

1．继电器在磁路中增加一个偏极磁钢，使衔铁受永磁力的作用而偏于落下位置。衔铁的吸起与线圈中的电流的极性有关，通过线圈的电流为规定的方向时，衔铁才吸起，而电流的方向相反时，衔铁保持不动。它只具有一种稳定状态，即衔铁靠电磁力吸起后，断电即落下，始终偏向落下的定位状态。

2. 继电器为重弹力式直流电磁继电器，采用“重力恒定”原理在线圈断电时强制动合接点断开。

3. 采用银-银氧化镉接点，具有较强的防粘连，接触电阻小等特点。

4. 磁路采用剩磁较小的电磁纯铁材料，并在衔铁与铁心闭合处安装止片，保证磁路的*小空气间隙，防止磁路的铁磁零件磁化，保证继电器可靠落下。

5．继电器接点系统由普通接点组成，有8组普通动合、动断转换接点。

6．继电器额定电压为直流24 V 。

Ø  产品外型尺寸：

继电器：165 mm×49 mm×163 mm(长×宽×高)

插  座：157 mm×48 mm×22 mm(长×宽×高)

JPXC-H270 JPXC-1000偏极继电器是为了鉴别信号电路中的电流极性而设计。在信号电路中用于道岔表示电路以及单复线半自动闭塞电路中。

Ø  产品主要特点：

1．继电器在磁路中增加一个偏极磁钢，使衔铁受永磁力的作用而偏于落下位置。衔铁的吸起与线圈中的电流的极性有关，通过线圈的电流为规定的方向时，衔铁才吸起，而电流的方向相反时，衔铁保持不动。它只具有一种稳定状态，即衔铁靠电磁力吸起后，断电即落下，始终偏向落下的定位状态。

2. 继电器为重弹力式直流电磁继电器，采用“重力恒定”原理在线圈断电时强制动合接点断开。

3. 采用银-银氧化镉接点，具有较强的防粘连，接触电阻小等特点。

4. 磁路采用剩磁较小的电磁纯铁材料，并在衔铁与铁心闭合处安装止片，保证磁路的*小空气间隙，防止磁路的铁磁零件磁化，保证继电器可靠落下。

5．继电器接点系统由普通接点组成，有8组普通动合、动断转换接点。

6．继电器额定电压为直流24 V 。

Ø  产品外型尺寸：

继电器：165 mm×49 mm×163 mm(长×宽×高)

插  座：157 mm×48 mm×22 mm(长×宽×高)
