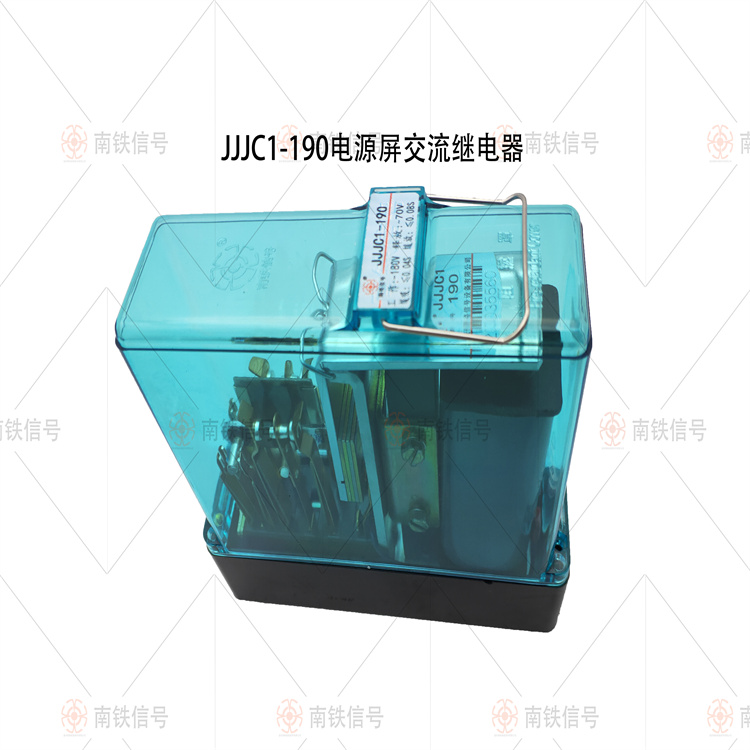

JJJC1-190电源屏交流继电器 铁路、道口、电厂可用 南铁信号

电源屏交流继电器： JJC-400     JJJC-3.5   JJJC-190    JJJC3-110   JJJC3-185   JJJC4-150   JJJC5-3.2
JJC-400型电源屏交流继电器在电源屏内作升降压控制继电器、信号道岔轨道电源监督继电器和主用屏与备用屏转换继电器。。

产品主要特点：

1. 继电器为交流220 V重弹力式加强接点电磁继电器。

2. 继电器磁系统为拍合式交流磁系统，由铁芯、线圈与衔铁组成。

3. 采用银-银氧化镉接点，具有较强的防粘连，接触电阻小等特点。

4. 接点系统由普通接点组成，有四组动合、动断转换普通接点和两组动合普通接点，普通接点的结构与无极继电器相同。

1. 无极继电器 JWXC-1000  JWXC-2.3   JWXC-7   JWXC-1700    JWXC-370/480  JWXC-2000

符合GB/T7417-2010技术标准的要求。基本要求如下：

1. 额定值24v，充磁值58V，释放值不小4.3V，工作值不大于14.4V；
2. 总重量1.2-1.8kg；内部重量1-1.6kg；
3. 接点间隙不小于1.3mm；
4. 动合接点压力不小于250mN，动断接点压力不小于150mN；
5. 托片间隙不小于0.35mm；

该产品使用环境、功率、频率、接点要求、时间特性、线圈电阻等均符合GB/T7417-2010技术标准要求。


极性继电器 JYXC-660 JYXC-270  JYJXC-135/220  JYJXC-220/220   JYJXC-J3000  JYJXC-160/260 ：

1. 额定值24v，充磁值60V，转极值10V~15V；
2. 总重量1.2-1.8kg；内部重量1-1.6kg；
3. 接点间隙不小于1.3mm；
4. 定位接点压力不小于250mN，反位接点压力不小于250mN；
5. 托片间隙不小于0.35mm；

该产品使用环境、功率、频率、接点要求、时间特性、线圈电阻等均符合GB/T7417-2010技术标准要求。


1. 偏极性继电器JPXC-1000   JPXC-2000    JPXC-H270

符合GB/T7417-2010技术标准的要求。基本要求如下：

1. 额定值24v，充磁值64V，释放值不小于4V，工作值不大于16V，反向不吸起电压大于200V；
2. 总重量1.2-1.8kg；内部重量1-1.6kg；
3. 接点间隙不小于1.3mm；
4. 动合接点压力不小于250mN；
5. 托片间隙不小于0.35mm；

该产品使用环境、功率、频率、接点要求、时间特性、线圈电阻等均符合GB/T7417-2010技术标准要求。




1. 整流继电器 JZXC-0.14  JZXC-480 JZXC-H0.14/0.14 JZXC-H18  JZXC16/16  JZXC-20000
2.  JZXC-H18F

符合GB/T7417-2010技术标准的要求。基本要求如下：

1. 额定值AC 2.1A，充磁值AC 2.16A，释放值不小于AC 0.4A，工作值不大于AC 1.1A；
2. 总重量1.2-1.8kg；内部重量1-1.6kg；
3. 接点间隙不小于1.3mm；
4. 动合接点压力不小于250mN，动断接点压力不小于150mN；
5. 托片间隙不小于0.35mm；

该产品使用环境、功率、频率、接点要求、时间特性、线圈电阻等均符合GB/T7417-2010技术标准要求。


1.
2. 交流二元继电器  JRJC1-70/240

继电器和插座符合TB/T2024-2007技术标准的要求。基本要求如下：

1. 工作频率25Hz，局部线圈额定电压110V，额定电流不大于0.10A，轨道线圈工作值电压不大于15V，工作电流不大于0.04A，释放值电压不小于8.6V ；
2. 接点间隙不小于1.8mm；
3. 动合接点压力不小于0.25N，动断接点压力不小于0.20N；
4. 托片间隙不小于0.35mm；
5. 该产品使用环境、功率、频率、接点要求、时间特性、线圈电阻等均符合TB/T2024-2007技术标准要求。



1. 加强接点继电器;JWJXC-H125/0.13 JWJXC-H125/0.44  JWJXC-H125/80 JWJXC-H120/0.17

继电器和插座符合GB/T7417-2010技术标准的要求。基本要求如下：

1. 额定值24v/3.75A，充磁值44V/5A，释放值不小于电压2.3，电流不小于1A；工作值不大于11V/2.5A；
2. 总重量1.2-1.8kg，内部重量1-1.6kg；
3. 接点间隙不小于2.5mm；
4. 普通动合接点压力不小于150mN，加强动合接点压力不小于400mN，加强动断接点压力不小于300mN；
5. 托片间隙普通接点不小于0.35mm，加强接点0.1~0.3mm；
6. 该产品使用环境、功率、频率、接点要求、时间特性、线圈电阻等均符合GB/T7417-2010技术标准要求。



1. 交流灯丝转换继电器JZSJC

符合TB/T2657-2016技术标准要求。基本要求如下：

1. 继电器的电气特性应符合额定电流为AC 2.1A，工作值不大于AC 1.5A，释放值不小于AC 0.35A；
2. 继电器的机械特性应符合接点间隙不小时0.8mm，动合接点压力不小于150mN，动断接点压力不小于150mN；
3. 继电器转换时间不大小0.1s；

继电器和插座的绝缘电阻应在标准大气压条件下，绝缘电阻不小于100 MΩ。
