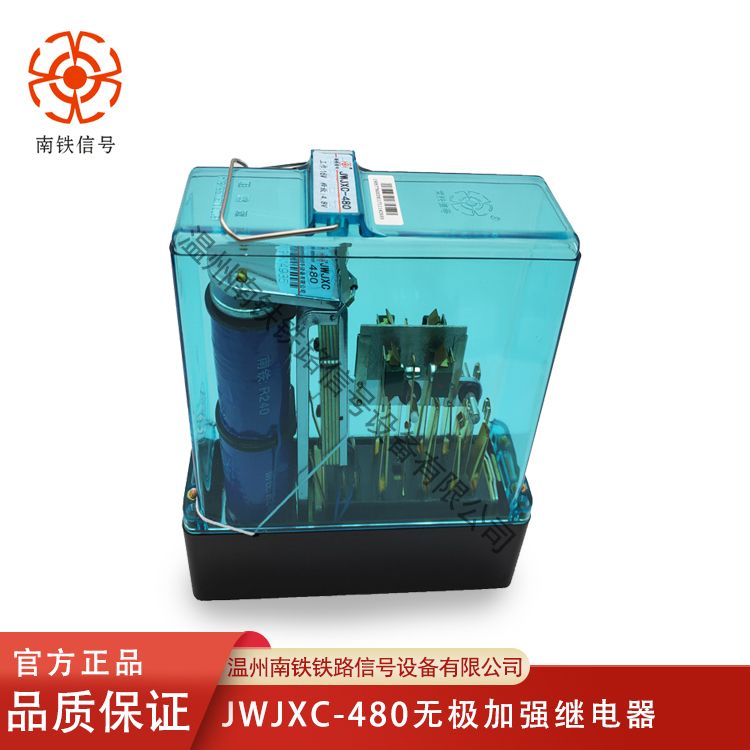

JWJXC-480JWJXC-H6800 无极加强继电器 南铁铁路设备有限公司

温州南铁铁路信号设备有限公司

无极继电器 JWXC-1700

        JWJXC-480无极加强继电器是连锁设备中的重要元件，是确保系统安全运行的主要设备，通过信号继电器可以控制道岔的转换、锁闭和解锁进路，控制信号机的开放和关闭等。它的可靠性、可用性、可维护性和桑拿全行是铁路运输和运营服务安全的关键所在，各个领域的自动控制系统无一不采用继电器。

　　铁路信号技术中广泛采用继电器，称为信号继电器，是铁路信号技术中重要部件。它无论作为继电式信号系统的核心部件，还是作为电子式或计算机式信号系统的接口部件，都发挥着重要的作用。继电器动作的可靠性直接影响到信号系统的可靠性和安全性。】

（一）、铁路信号对继电器的要求
JWXC-7,JWXC-1700,JWXC-1000无极继电器信号继电器作为铁路信号系统中的主要（或重要）器件，它在运用中的安全、可靠就是保证各种信号设备正常使用的必要条件。为此，铁路信号对继电器提出了极其严格的要求，具体如下：

(l）动作必须可靠、准确；
(2）使用寿命长；
(3）有足够的闭合和断开电路的能力；
(4）有稳定的电气特性和时间特性；
(5）在周围介质温度和湿度变化很大的情况下，均能保持很高的电气绝缘强度。
具体要求见《信号维修规则技术标准》11继电器11 . 1通则。
按照工作的可靠程度，信号继电器可分为三级：
JWXC-7,JWXC-1700,JWXC-1000无极继电器在电磁系统中，除衔铁和铁芯间工作气隙占外，在轭铁的刀口处尚有第二工作气隙了，以减小磁路的磁势降，从而提高继电器的灵敏度。

①线圈
线圈水平安装在铁芯上，分为前圈和后圈，之所以采用双线圈，主要是为了增强控制电路的适应性和灵活性，可根据电路需要单线圈控制、双线圈串联控制或双线圈并联控制。
线圈绕在线圈架上，线圈架由酚醛树脂压制而成。缓放型无极继电器为了增加缓放时间，采用铜质阻尼线圈架。线圈用高强度漆包线密排绕制，抽头焊有引线片，线圈与电源片的连接
②铁芯
铁芯由电工纯铁制成，其为软磁材料，具有较高的磁通密度和较小的剩磁，以利于继电器的工作。外层镀锌防护。铁芯如。它的尺寸大小，根据继电器的规格不同而有区别。缓放型继电器、灵敏继电器尺寸大些，以加大缓放时间或减小工作值。极靴在铁芯头部，用冷镦法加粗。在极靴正面，钻有两个圆孔，是为了组装和检修时，紧固和拆装铁芯用的。

③轭铁
扼铁呈Ｌ洲形，由电工纯铁板冲压成型，外表镀多层铬防护。
④衔铁
衔铁为角形，靠蝶形钢丝卡固定在轭铁的刀刃上，动作灵活。衔铁由电工纯铁冲压成型，
衔铁上铆有重锤片，以保证衔铁靠重力返回。重锤片由薄钢板制成，其片数由接点组的多少决定，使衔铁的重量基本上满足后接点压力的需要。一般8组后接点用三片，6组用两片，4组用一片，2组不用。
衔铁上有止片，止片由黄铜制成，安装在衔铁与铁芯闭合处。止片有6种厚度，因继电器规格不同而异，可取下按规格更换。止片用以增大继电器在吸起状态的磁阻，减小剩磁影响，保证继电器可靠落下。
JWXC-7,JWXC-1700,JWXC-1000无极继电器在电磁系统中，除衔铁和铁芯间工作气隙占外，在轭铁的刀口处尚有第二工作气隙了，以减小磁路的磁势降，从而提高继电器的灵敏度。
