JJJC-3.5电源屏交流继电器 铁路、道口、电厂可用 南铁信号

JJJC-3.5电源屏交流继电器在电源屏内作升降压控制继电器、信号道岔轨道电源监督继电器和主用屏与备用屏转换继电

1.继电器为交流220 V重弹力式加强接点电磁继电器。

2.继电器磁系统为拍合式交流磁系统,由铁芯、线圈与衔铁组成。

3.采用银-银氧化镉接点,具有较强的防粘连,接触电阻小等特点。

4.接点系统由普通接点组成，有四组动合、动断转换普通接点和两组动合普通接点，普通接点的结构与无极继电器

周围无引起爆炸危险的有害气体,并应有良好的防尘措施。

环境温度: -40C~ + 60°C ;相对湿度:不大于90%(温度+25°C)气压:不低于70kPa (相当于海拔高度3000m以下) ;振动:振频不大于15Hz ,振幅不大于0.45mm ;工作位置:水平;周围无引起爆炸危险的有害气体,并应有良好的防尘措施。周围无引起爆炸危险的有害气体,并应有良好的防尘措施。

继电器：165 mm×49 m×163 mm(长×宽×高)

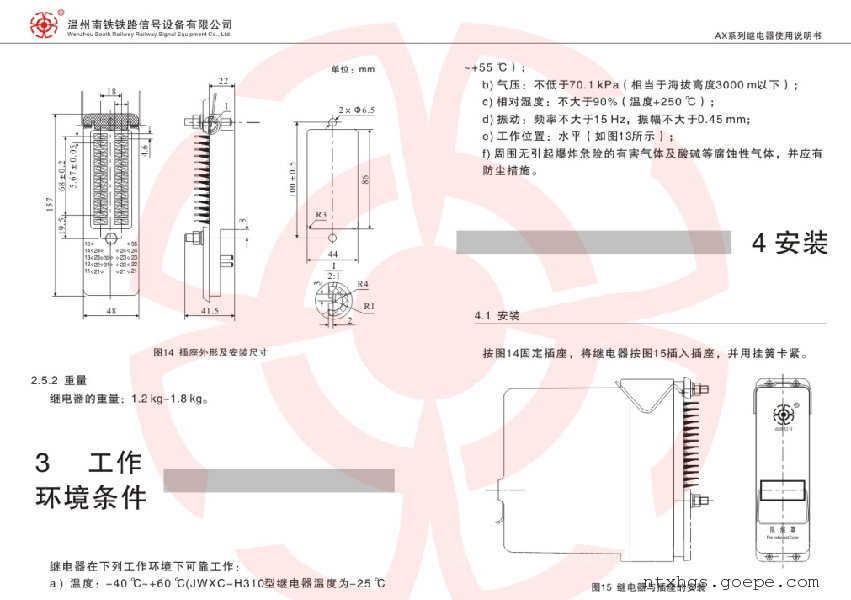

插  座：157 mm×48 mm×22 mm(长×宽×高)

Ø  产品安装方式：

继电器插座用螺栓安装在组合架（柜）上，将继电器水平插入插座,并用挂簧卡紧。

JJC-400     JJJC-3.5   JJJC-190    JJJC3-110   JJJC3-185   JJJC4-150   JJJC5-3.2
JJC-400型源屏交流继电器在电源屏内作升降压控制继电器、信号道岔轨道电源监督继电器和主用屏与备用屏转换继电器。。

产品主要特点：

1. 继电器为交流220 V重弹力式加强接点电磁继电器。

2. 继电器磁系统为拍合式交流磁系统，由铁芯、线圈与衔铁组成。

3. 采用银-银氧化镉接点，具有较强的防粘连，接触电阻小等特点。

4. 接点系统由普通接点组成，有四组动合、动断转换普通接点和两组动合普通接点，普通接点的结构与无极继电器相同。

符合GB/T7417-2010技术标准的要求。基本要求如下：

1. 额定值24v，充磁值58V，释放值不小4.3V，工作值不大于14.4V；
2. 总重量1.2-1.8kg；内部重量1-1.6kg；
3. 接点间隙不小于1.3mm；
4. 动合接点压力不小于250mN，动断接点压力不小于150mN；
5. 托片间隙不小于0.35mm；

该产品使用环境、功率、频率、接点要求、时间特性、线圈电阻等均符合GB/T7417-2010技术标准要求。
